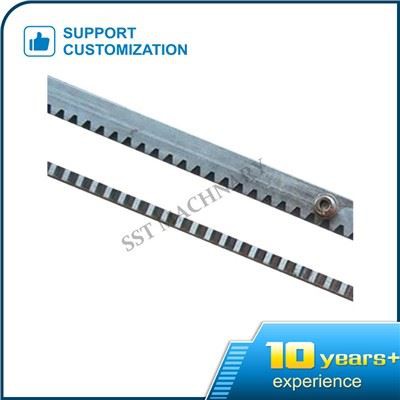

Rack Gear Fflat

Dewis math, gosod a iro Flat Gear Rack:

1. dewis math oRack Gear Fflat: modwlws yw'r gwerth sy'n nodi siâp dannedd a maint y gêr. Dim ond pan fydd modwlws ac ongl bwysau'r ddau gêr yr un peth y gellir trosglwyddo bondio.

M=d/z, lle D yw diamedr y cylch cyfeirio; Z yw nifer y dannedd. Po fwyaf yw'r modwlws, y cryfaf yw'r gallu llwyth.

Modwlws cyffredin: {{0}}.5, 0.8, 1.0, 1.5, 2.0, 2.5, 3.0; Yn ôl y cais gwirioneddol, bydd y grym llwyth * radiws cylch cyfeirio * ffactor diogelwch yn llai na'r grym trosglwyddo a ganiateir.

Gyda llaw, mae diamedr y cylch cyfeirio, hynny yw, diamedr y cylch graddio, yn effeithio ar y cyflymder symud. Y fformiwla gyfrifo benodol yw:

w=2 Π n/60

v=wr

Lle W yw'r cyflymder onglog, n yw'r buanedd cylchdro, a'r uned yw r/munud; R yw radiws y cylch graddio.

Mewn cymwysiadau ymarferol, rydym fel arfer yn dewis dannedd helical. O ran y gymhariaeth rhwng dannedd syth a dannedd helical, mae gan ddannedd helical y gwahaniaethau canlynol:

a. Mae'r llawdriniaeth yn sefydlog ac mae'r sŵn yn isel. Oherwydd mai dim ond rhan o bob wyneb dannedd y gêr helical sy'n cymryd rhan yn y broses meshing, neu deallir bod pob dant yn cymryd rhan yn y meshing yn raddol ac na fydd yn cynhyrchu dirgryniad mawr, mae'r sŵn yn isel.

b. Mae gallu llwyth-dwyn gerau helical gyda'r un modwlws a lled yn uwch na chynhwysedd gerau sbardun, oherwydd bod lled dannedd effeithiol gerau helical yn fwy yn yr achos hwn.

C. Oherwydd bod mwy o arwynebau cyswllt meshing, mae cywirdeb dannedd helical yn gyffredinol well na dannedd syth o'r un radd.

d. Oherwydd bod gan y gêr helical gylchdro chwith a llaw dde, rhaid pennu'r cyfeiriad pan gaiff ei gydweddu â'r rac. Yn gyffredinol, mae'r gêr ar y chwith yn cyfateb i'r rac ar y dde.

e. Ongl Helix yn nodwedd arbennig o gerau helical. A siarad yn gyffredinol, mae ongl helix gerau helical yr ydym fel arfer yn cyfeirio ato yn cyfeirio at yr ongl helix ar yr wyneb silindrog mynegeio. Po fwyaf yw'r ongl helics, y mwyaf yw'r radd cyd-ddigwyddiad, sy'n fwy ffafriol i symudiad llyfn a lleihau sŵn. Mae dwy ochr i bopeth. Er bod cynyddu'r ongl helics yn dod â llawer o fanteision, mae'r grym echelinol a gynhyrchir yn ystod gweithrediad hefyd yn cynyddu. Felly, dylai maint yr ongl helix ddibynnu ar ofynion ansawdd a chywirdeb peiriannu y gwaith. Yn gyffredinol, mae'n 8-25. Os oes gofynion arbennig ar gyfer sŵn, gellir ei gymryd fel gwerth mwy yn ôl y sefyllfa.

Gallwn wneud rac gêr fflat o ansawdd da.
