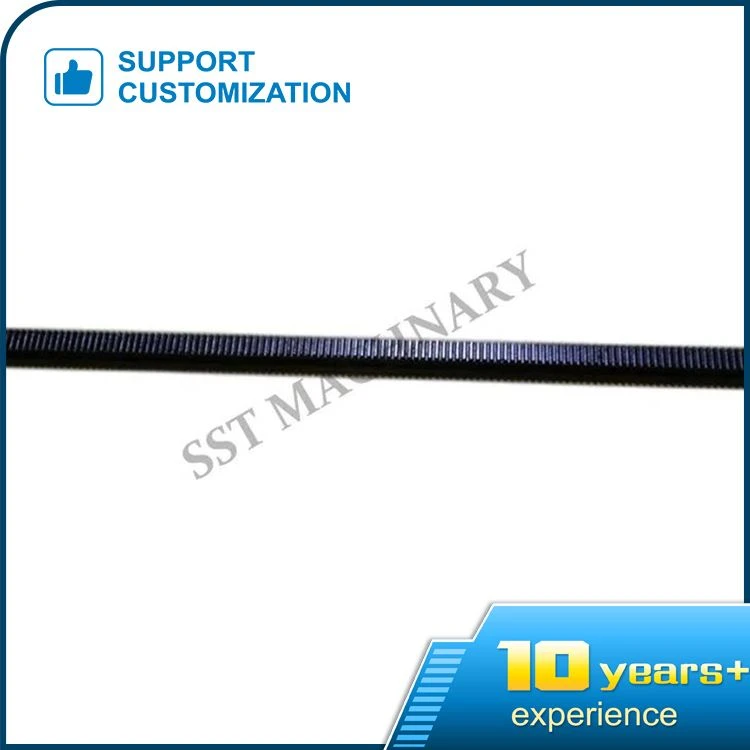

Rack Gear a Gear

Gelwir plât gwastad neu far syth yn rac pan fydd ganddo gyfres o ddannedd â bylchau cyfartal. Mae rac cyffredin yn achos arbennig o gêr silindrog involute. Mae'n gêr silindrog gyda radiws cylch sylfaen anfeidrol a nifer anfeidrol o ddannedd. Mae'n cyfateb i gêr silindrog involute fesul un, ac fe'i rhennir yn rac gêr sbardun, rac gêr helical a rac gêr asgwrn penwaig. Ar gyfer y rac gyda phroffil dannedd llinellol (achos arbennig), dosberthir y dannedd ar y plât gwastad. Ym mhob awyren sy'n gyfochrog â'r awyren mynegeio, mae traw'r dannedd yn parhau'n ddigyfnewid ac yn hafal iπ m, ac mae'r ongl pwysau ym mhobman ar y proffil dannedd yn parhau'n ddigyfnewid ac yn gyfartal â'r gwerth safonol .

Rac gêr M1 syth

Gelwir rac y mae ei linell dant yn berpendicwlar i gyfeiriad symud y dant yn rac syth. Hynny yw, y rac y mae ei linell dannedd yn gyfochrog â'r echel gêr cyfatebol. Gweler "rac" (Ffigur 5-51).

rac gêr M1 ar oleddf

Mae llinell dannedd rac yn llinell syth sy'n tueddu i gyfeiriad symud y dannedd, hynny yw, mae llinell y dannedd ar ongl acíwt ag echelin y gêr cyfatebol Gelwir y rac yn rac inclined (Ffig. 5-52).

Prif nodweddion rac gêr M1:

(1) Gan fod y proffil dannedd rac yn llinell syth, mae gan bob pwynt ar y proffil dannedd yr un ongl bwysau, sy'n hafal i ongl gogwydd y proffil dannedd. Gelwir yr ongl hon yn ongl proffil dannedd, a'r gwerth safonol yw 20.

(2) Mae gan unrhyw linell syth sy'n gyfochrog â'r adendwm yr un traw a modwlws.

(3) Gelwir y llinell syth sy'n gyfochrog â llinell uchaf y dant a'r trwch dant yn hafal i led y rhigol dant yn llinell rannu (llinell ganol), sef y llinell datwm ar gyfer cyfrifo maint y rac.

Cwmpas cymhwyso trosglwyddiad rac a phiniwn:

1. Yn addas ar gyfer mecanwaith lleoli cyflym a chywir

2. Mae'n addas ar gyfer offer peiriant CNC, canolfannau peiriannu, peiriannau torri, peiriannau weldio, ac ati gyda llwyth trwm, manwl uchel, anhyblygedd uchel, cyflymder uchel a strôc hir

3. Mae'n addas ar gyfer awtomeiddio ffatri peiriannau trawsblannu cyflym, mecanwaith cydio braich robot diwydiannol, ac ati
