08B Sbroced Cadwyn

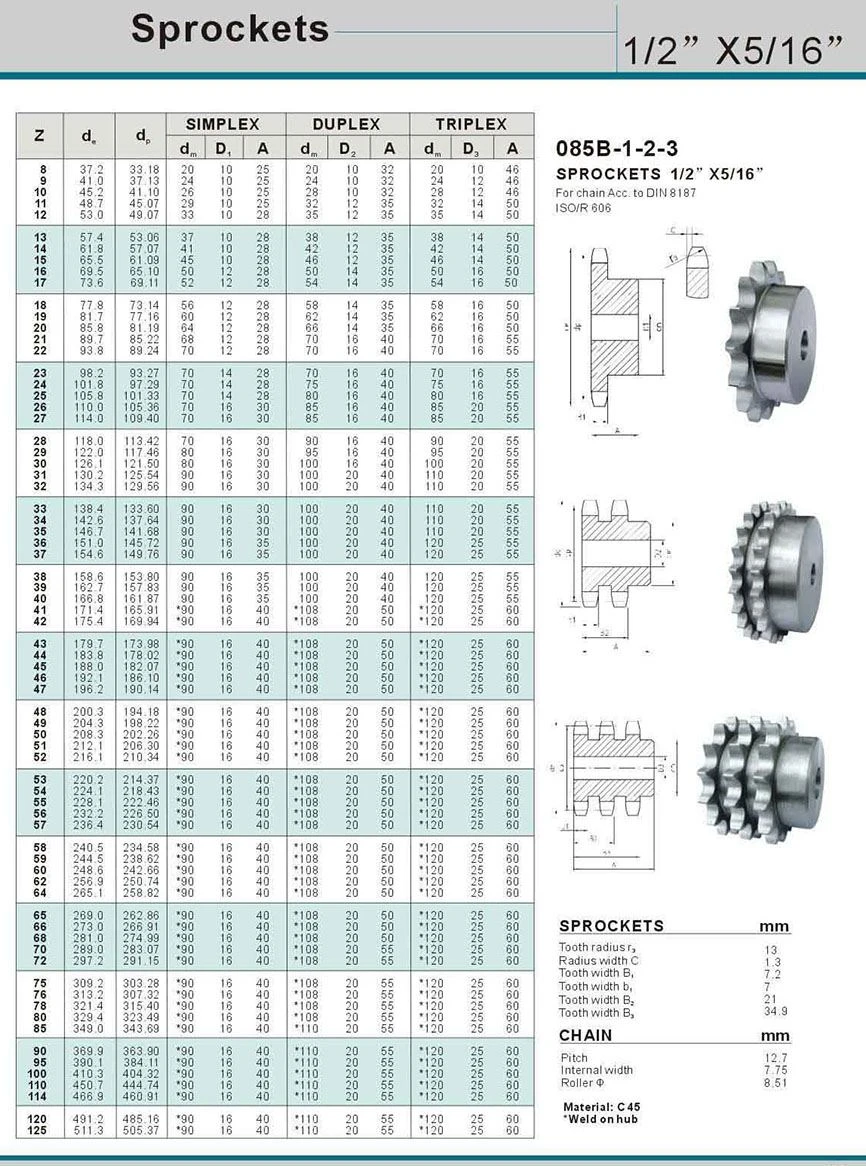

paramedr ar gyfer sprocket cadwyn 08B:

Cae 12.7

Lled mewnol 7.75

Rholer 8.51

Dannedd NAC: 8-125

Deunydd o sprocket cadwyn 08B

Rhaid i'r deunydd sicrhau bod gan y dannedd gêr ddigon o gryfder a gwrthiant gwisgo. Defnyddir dur carbon a dur aloi yn gyffredin, ac mae wyneb y dant yn destun triniaeth wres. Yn ystod y llawdriniaeth, mae'r dannedd sprocket bach yn cymryd rhan mewn meshing fwy o weithiau na'r sbroced mawr, gyda thraul ac effaith difrifol. Felly, dylai deunydd y sbroced cadwyn fach 08B fod yn dda a dylai caledwch wyneb y dannedd fod yn uchel.

Mewn gyriant cadwyn, oherwydd bod y gadwyn yn amlochrog ar yr olwyn ac yn cylchdroi gyda'r sprocket cadwyn 08B, mae'r gymhareb cyflymder a throsglwyddo cadwyn yn newid o bryd i'w gilydd gydag amser, gan arwain at symudiad anwastad a llwyth deinamig, effaith a dirgryniad, sef nodwedd gynhenid ​​y gadwyn. gyrru. Er mwyn cael gyriant cadwyn mwy sefydlog, rhaid dewis paramedrau cynnig amrywiol (traw, nifer y dannedd lluosog, cyfyngu ar gyflymder uchaf y sprocket) yn rhesymol yn y dyluniad.

Er bod traw sprocket 08A a sprocket cadwyn 08B yn 12.7, mae gwahaniaethau rhwng sprocket 08A a sprocket 08B, ac ni ellir eu defnyddio'n gyffredinol.

1. Mae lled yr adran fewnol yn wahanol, ac mae trwch sprocket 08A (7.85mm) 08B (7.75mm) yn wahanol

2. Mae diamedr allanol rholeri yn wahanol, ac mae'r math dant o sprocket 08A (7.92mm) 08B (8.51mm) yn wahanol

Mae safon yr olwyn gadwyn yn ein gwlad yn uned Saesneg. Mae yna 3 phwynt, 4 pwynt, 5 pwynt, 6 phwynt, ac ati, yn ogystal ag olwynion un rhes, dwbl, tri, pedair rhes, ac ati. safonol.

Yn ail, mae sbrocedi gyda'r llythrennau A a B fel modelau, a fel sbrocedi sglodion, B fel sbrocedi mainc, ac 1, 2 a 3 yn b1-2-3 fel sbrocedi rhes sengl, rhes ddwbl a sbrocedi tair rhes yn y drefn honno. Mae trwch dannedd sbrocedi â gwahanol ffracsiynau yn wahanol.

Mae sprocket yn cael ei yrru gan gadwyn, ac mae'r uned fodel yn gyffredinol Brydeinig. Ceir rhes sengl, rhes ddwbl ac aml res. Yn addas ar gyfer cyflymder isel, llwyth trwm a thymheredd uchel. O'i gymharu â gerau, gellir ei ddefnyddio lle mae canol dwy siafft ymhell i ffwrdd.

Mae canol y Sbrocedi Cadwyn 08B hyn wedi'u peiriannu i ffitio union faint y siafft. Maent yn cael eu peiriannu i'r maint diamedr siafft rhestredig a gellir eu peiriannu i'r maint diamedr siafft uchaf. Mae maint y dannedd i ffitio cadwyni rholio ISO metrig. Maent wedi'u gwneud o ddur di-staen ac ni fyddant yn cyrydu o leithder na golchi'n aml. Mae'r canolbwynt estynedig yn gwneud y sbrocedi hyn yn fwy sefydlog a gwydn na'r rhai sydd â chanolbwyntiau gwastad. Maent yn cydymffurfio â safon ryngwladol ISO 606 (DIN 8187 gynt) ar gyfer dimensiynau a deunyddiau.
